旋转蒸发器和循环真空泵连接图解

旋转蒸发器作为高效、浓缩、提纯、回收产物的关键设备，其中高效的核心在于拥有一个“最佳搭档”——循环水式真空泵。真空泵的正确连接，是整个反应过程安全、有效操作的第一步。

如何正确连接真空泵呢？

首先，用一根耐压真空管将循环水真空泵的抽气口 与旋转蒸发仪的真空接口（通常位于冷凝管上方或侧面）牢固连接。

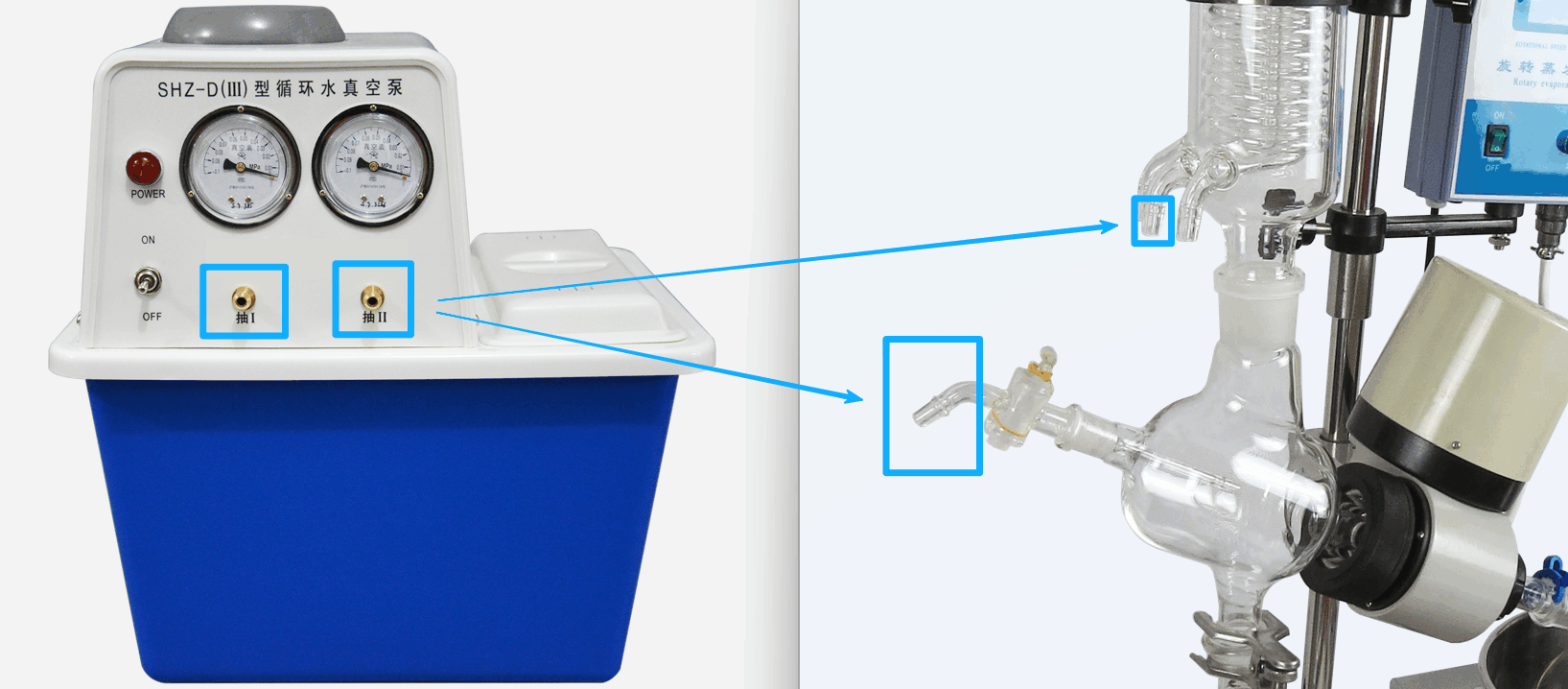

5L及以下的旋转蒸发器，应配置小型SHZ-DIII循环水式多用真空泵；此型号真空泵通常有2抽头/4抽头。（需要注意的是，连接冷凝器接口是最合适的方式，非必要情况尽量不要连接到玻璃开关上。）

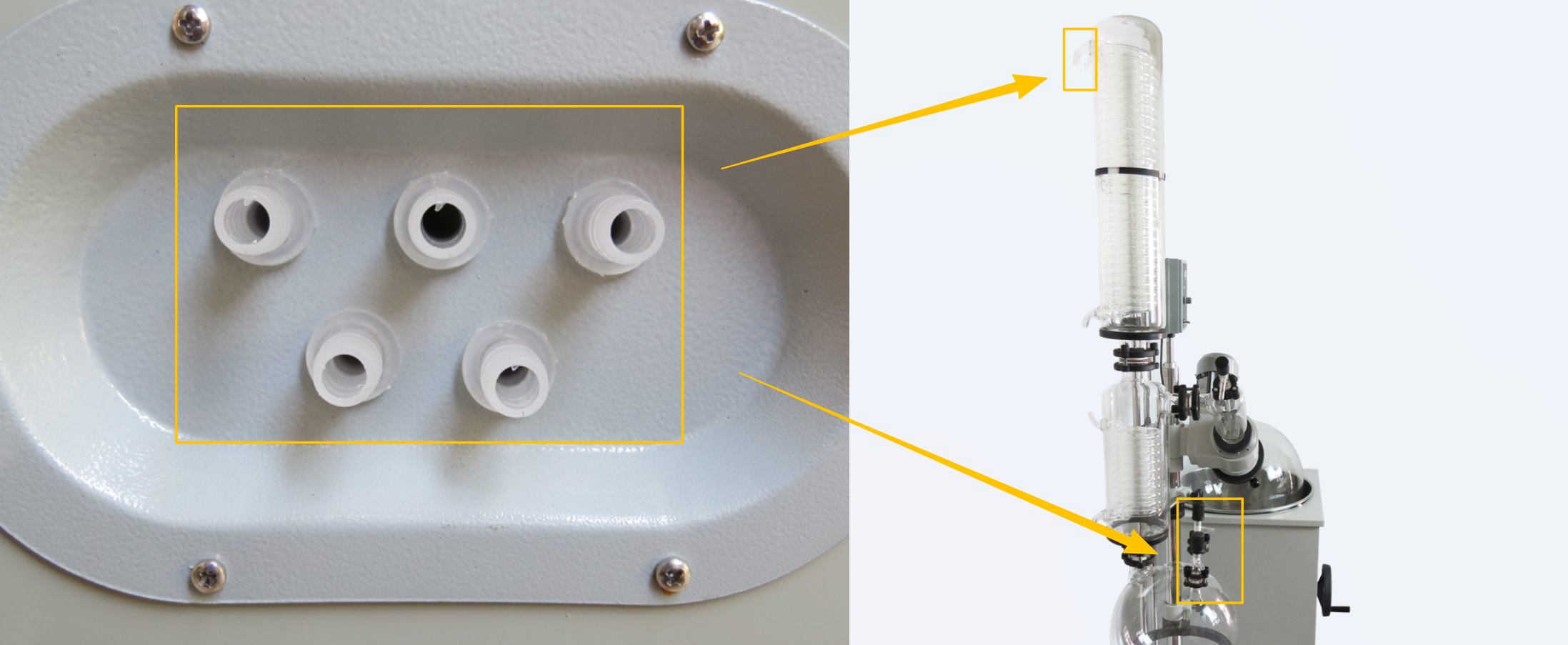

10L及以上的旋转蒸发器，应配置中型SHZ-95B/SHZ-2000循环水式多用真空泵；此型号真空泵通常有5抽头或10抽头。5抽头合而为一，连接在蒸发器的真空表上，由真空泵分别连接与冷凝器和收集瓶上。

正确的连接方式，其精髓在于明确了真空与冷却这两条主线的走向。正确的连接确保了旋蒸系统的高效、安全运行，是每一位实验人员必须掌握的基本技能。在实际操作前，务必检查所有接口的气密性，并遵守安全规范。
