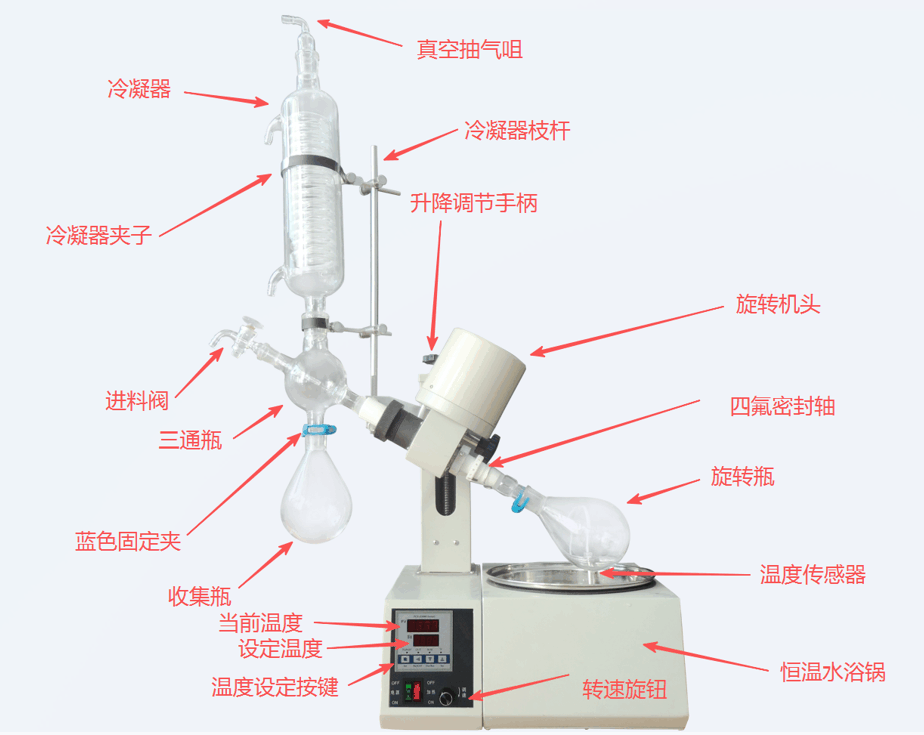

旋转蒸发仪各部分名称图解

想要快速上手操作旋转蒸发仪，精准识别各部件名称是基础，旋转蒸发仪各部分名称图解则是最直观的参考工具，既能清晰区分每一个部件的位置与名称，也能通过图解关联部件功能，助力操作人员快速掌握设备核心逻辑。

本文以图解为核心，结合旋转蒸发仪结构图及原理，同步梳理旋转蒸发器的使用和维护保养要点、明确旋转蒸发仪操作要点，让读者既能看懂图解、认清部件，也能规范操作、做好维护。

图解核心部件一：蒸馏瓶。作为旋转蒸发仪的物料承载核心，蒸馏瓶是图解中最易识别的部件，其外观呈圆底设计，主要用于盛放待浓缩、分离的样品与溶剂。

结合旋转蒸发仪结构图及原理可知，蒸馏瓶的旋转的是实现“旋转成膜”的关键，也是旋转蒸发仪操作要点中需重点检查的部件，使用前需确认其无破损、密封良好。

图解核心部件二：旋转电机与水浴锅

旋转电机紧邻蒸馏瓶衔接处，图解中可清晰看到其接线端口与固定结构，核心作用是带动蒸馏瓶匀速旋转，转速可按需调节，这是提升蒸发效率的核心动力；

水浴锅位于蒸馏瓶正下方，图解中标注有加水口与温控按钮，用于为样品提供温和均匀的加热，避免高温破坏热敏性样品，其操作规范是旋转蒸发仪操作要点之一。

图解核心部件三：冷凝管与接收瓶

冷凝管呈管状结构，图解中可区分其进水口与出水口，结合旋转蒸发仪结构图及原理，其核心功能是将汽化后的溶剂蒸汽冷却液化，是实现溶剂回收的关键；

接收瓶衔接在冷凝管下方，用于收集液化后的溶剂，图解中可清晰看到其与冷凝管的密封衔接处，日常清洁是旋转蒸发器的使用和维护保养的重点。

图解核心部件四：真空泵

真空泵通过管路与主体设备连接，图解中标注有开关与真空表，其作用是营造设备内部负压环境，降低溶剂沸点，契合旋转蒸发仪结构图及原理的核心逻辑。

此外，结合旋转蒸发器的使用和维护保养要点，真空泵需定期检查密封性能，避免漏气影响真空度，这也是旋转蒸发仪操作要点中不可或缺的环节。综上，通过图解认清各部件名称，结合原理理解功能，遵循操作与维护要点，能高效、安全地使用旋转蒸发仪。
