RECOMMOND看懂旋转蒸发仪结构图，是熟练操作、排查故障、规范维护的基础前提。很多实验室操作人员只会简单开机使用，却不了解旋转蒸发仪内部构造与组件联动逻辑，容易出现参数乱调、配件错配、小故障放大等问题。本文结合标准旋转蒸发仪结构图，以“整机分区+单件拆解+联动原理”的全新方式，逐层解析设备完整结构，清晰标注每一个核心部件的位置、作用与工作逻辑。

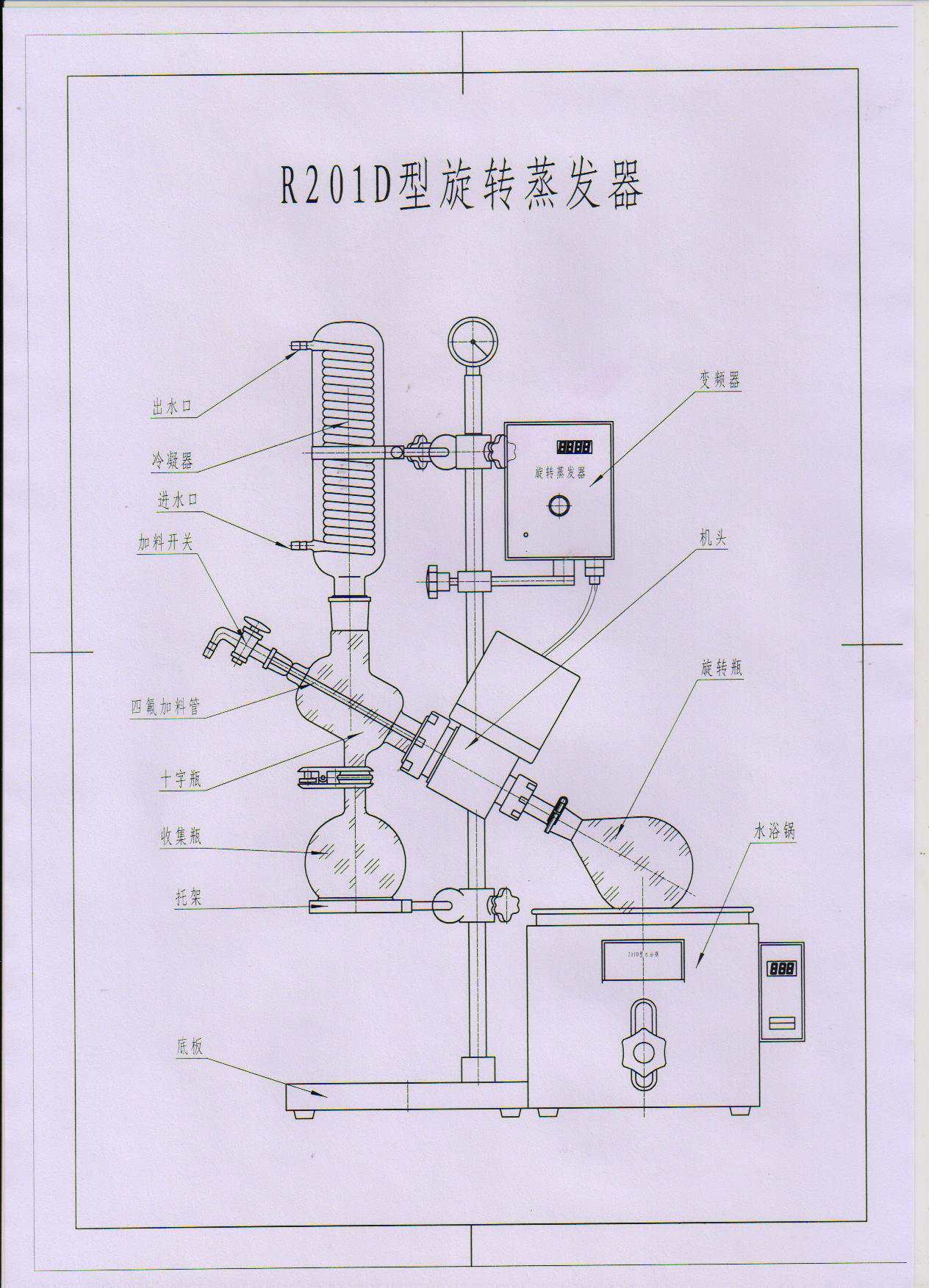

从标准旋转蒸发仪结构图可以直观看出，整台设备可划分为动力旋转区、加热蒸发区、冷凝回收区、负压真空区、智能控制区五大功能分区，各分区独立工作、协同联动，共同完成负压低温浓缩与溶剂回收作业。整套结构设计紧凑、模块化布局清晰，拆装维护便捷，是实验室有机样品浓缩、溶剂提纯的经典设备结构，也是目前主流旋转蒸发仪通用结构图布局。
结合旋转蒸发仪结构图逐一拆解核心部件功能：
第一，动力旋转区包含旋转电机、旋转主轴、夹具夹头。旋转电机为设备核心动力源，通过匀速转动带动主轴与蒸发瓶平稳旋转，让物料在瓶壁形成均匀薄液膜，大幅提升蒸发面积；夹具夹头用于固定茄形蒸发瓶，保证旋转无偏心、无晃动，避免样品飞溅。
第二，加热蒸发区以升降水浴/油浴锅为核心，可自由升降调节浸入深度，通过恒温加热为蒸发瓶内物料提供稳定热源，适配高低温浓缩场景。
第三，冷凝回收区由蛇形冷凝器、进出水接口、接收瓶组成，是溶剂回收的关键结构。冷凝器采用双蛇形换热结构，换热面积大、冷凝效率高，通过下进上出的冷却水循环，快速将溶剂蒸汽液化，滴落至底部接收瓶完成回收。
第四，负压真空区包含真空管路、真空阀、真空泵接口，通过抽取内部空气形成负压环境，降低溶剂沸点，实现低温蒸发，保护热敏样品活性。
第五，智能控制区集成温控面板、转速调节面板、升降按键，可精准设定温度、转速、真空参数，实现设备智能化运行。
通过旋转蒸发仪结构图可以清晰发现，设备所有部件各司其职、环环相扣。电机旋转成膜、水浴恒温加热、真空降低沸点、冷凝器液化回收，整套结构形成完整闭环作业流程。日常设备故障大多源于单一部件异常，看懂结构图、理清结构逻辑，可快速定位漏气、蒸发慢、冷凝差、转速不稳等问题，大幅提升实验效率与设备维护效率。
