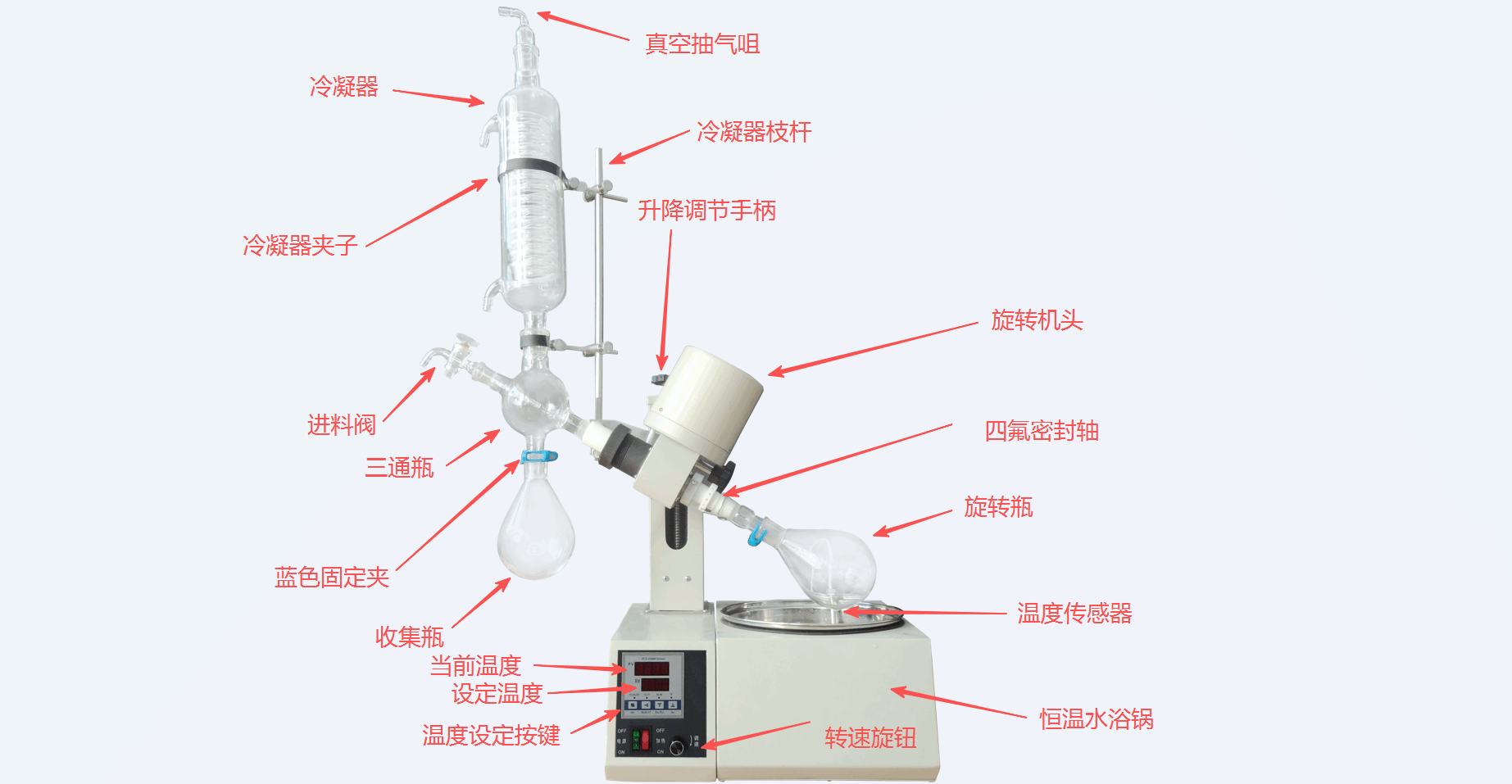

旋转蒸发仪各部件详解

旋转蒸发仪是实验室溶剂浓缩、样品提纯的核心设备，整机由数十个专属部件模块化组合而成，每个旋转蒸发仪部件各司其职、协同联动，直接决定设备运行稳定性与实验效果。但很多操作人员仅掌握基础开机操作，不熟悉旋转蒸发仪各部件的功能特性、适配要求与养护重点，常出现配件错用、损耗过快、实验故障频发等问题。接下来我们分类讲解全套旋转蒸发仪部件功能，明确每个部件的实操价值与使用注意事项，让大家更好的了解改设备。

一、旋转蒸发仪的核心部件是设备成型作业的旋转动力核心，主要包含旋转电机、升降主机、旋转主轴、瓶体夹具四大配件。

1、旋转电机作为动力源，为瓶体匀速转动提供支撑，转速可精准调节，保障物料稳定成膜；

2、升降主机分为手动与电动两种，可自由调节设备高度，适配不同规格水浴锅与瓶体，实验异常时可快速抬升瓶体，规避高温损坏样品；

3、旋转主轴衔接电机与夹具，保障转动同轴度，避免偏心晃动；

4、专用夹具用于锁紧蒸发瓶，防滑防脱落，是保障旋转蒸发仪平稳运行的基础部件。

二、旋转蒸发仪的蒸发加热部件聚焦样品浓缩换热，包含水浴/油浴锅、加热管、温控传感器。

1、水浴锅适配低温热敏样品浓缩，油浴锅针对高沸点溶剂高温蒸发，两类加热部件可根据实验场景灵活切换；

2、内置加热管升温均匀、热效率高，无局部高温隐患；

3、温控传感器实时捕捉介质温度，精准反馈数据，配合智能面板实现恒温控制，杜绝温度波动导致的样品暴沸、分解问题，保障旋转蒸发仪浓缩作业温度稳定。

三、旋转蒸发仪的冷凝回收部件是溶剂循环利用的关键，核心为高硼硅蛇形冷凝器、进出水接口、接收瓶。

1、冷凝器采用大面积蛇形换热结构，换热效率远超普通直管结构，可快速将高温溶剂蒸汽液化；

2、进出水接口严格遵循下进上出通水逻辑，保障冷却介质填满腔体，实现全方位换热；

3、底部接收瓶用于收集液化后的纯净溶剂，透明玻璃材质可直观观察回收量与物料状态，完整实现旋转蒸发仪溶剂回收闭环作业。

四、旋转蒸发仪的负压密封与控制部件，决定设备气密性与操作精度。

1、密封部件涵盖各磨口密封圈、真空密封垫、真空脂，主要填补配件衔接缝隙，杜绝负压漏气，保障真空度稳定；

2、负压部件包含真空管路、真空调节阀、真空泵接口，可精准调控舱内负压，适配不同溶剂蒸发需求；

3、智能控制面板集成温控、调速、升降功能，一键调节设备参数，简化操作流程。

日常维护需重点检查密封件、管路、传感器等易损部件，及时更换老化配件，让旋转蒸发仪各部件始终保持最佳工况。
