RECOMMOND旋转蒸发仪实验装置图是帮助实验人员快速了解蒸发仪整体结构的一种最便捷的方法。尤其是新手，第一次接触蒸发仪时，看懂装置图是新手的必备技能。提前了解蒸发仪结构，是规避操作失误、设备运行异常的重要前提。很多首次运行的旋转蒸发仪出现漏气、冷凝失效、倒吸等问题，就是因为组装前没有仔细眼看旋转蒸发仪实验装置图导致的。

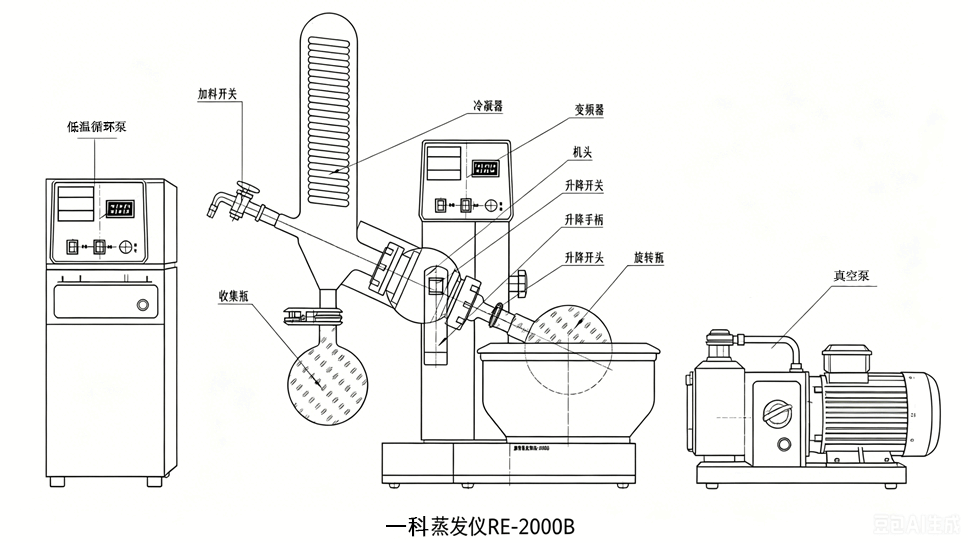

旋转蒸发仪实验装置图中，明确标注了所有部件的位置、接口用途，可直观展现设备整体结构与工作用途。如图所示：最中间位置是旋转主机和调速器，这是旋转蒸发仪控制转速和电源的位置。旋转主机内部安置蒸发管，通过标准磨口连接蒸发瓶，处于主机右侧。整套动力结构在旋转蒸发仪安置图中或者明确标注，安装时需保证连接口的密封牢固。
运行中的旋转蒸发瓶应该以倾斜的方式置于加热浴锅中，这是旋转蒸发仪的主要加热系统。装置图中也注明：升降恒温水浴锅可根据实验需要，任意调整高度，确保物料能够充分受热即可。实验完成后，应进行及时清洁，以免生成水垢或。
冷凝器位于旋转主机的左侧，是旋转蒸发仪实验装置图的重点标注部分。砂浆冷凝器有三个功能连接口，按照冷却水低进高出的原则连接短路。如果接反会影响冷凝效果。连接在冷凝管底端的是收集瓶用来回收液化后的溶液。
在旋转蒸发仪实验装置图上，明确标注了整个真空管路、冷凝水管路的连接方法。配合四通瓶上的玻璃开关，缓慢卸掉实验结束后的玻璃瓶内负压，玻璃开关的作用就是平衡气压的。
所以，在正式安装和运行旋转蒸发以前，应仔细研读实验室装置图中的规范示意。严格按照旋转蒸发仪实验装置图进行一步步的组装和试机。熟练解读装置图，不仅是为了能够快速搭建，更是为了能更好的保障设备的亲密性冷凝效果和真空稳定性。
